Baureihe PSMK
Die elektro-pneumatischen Fräs- und Sägeeinheiten in Kurzbauform der Baureihen PSMK und PSMKH sind für Hubweg 100 mm, 200 mm, 300 mm erhältlich. Ihre Kurzbauform zeichnet sich durch den zwischen den Führungsstangen des Winkelkopfes liegenden pneumatischen Vorschubzylinder aus. Die Einheiten der Baureihe PSMKH sind für die Berarbeitung von Holz oder Leichtmetall serienmäßig mit einem Ölbremszylinder ausgerüstet.
Baureihe PSMK auf einen Blick:
Elektromotorischer Antrieb
Drehzahl der Antriebsspindel bis max. 5.200 1/min
Vorschubbewegung pneumatisch (PSMK) oder pneumatisch-hydraulisch (PSMKH) zwischen den Führungsstangen des Winkelkopfes liegend
Vorschubgeschwindigkeit stufenlos regelbar über Abluftdrosselung (PSMK) des Vorschubzylinders oder über Ölbremszylinder (PSMKH)
Pneumatische oder elektro-pneumatische Steuerung des Vorschubantriebs
Winkelgetriebe mit:
gehärteten Spiralkegelrädern
Doppelwellenführung
gehärteten und geschliffenen Wellen mit Kugelbüchsen Ø 30 mm
+/- 90° um Motorachse drehbar
Winkelkopfführung links oder rechts vom Antriebsmotor anbaubar
Sägeblattschutz für max. Sägeblattdurchmesser von 300 mm
Technische Daten PSMK:
Drehzahl der Abtriebsspindel max. 5.200 1/min
| Typ | Leistung (kW) | Stromstärke bei 230 V / 400 V (A) | Hub (mm) | Gesamtlänge (mm) |
| PSMK1-100 | 0,75 | 2,8/1,6 | 100 | 695 |
| PSMK1-200 | 0,75 | 2,8/1,6 | 200 | 795 |
| PSMK2-200 | 1,5 | 6,1/3,5 | 200 | 825 |
| PSMK2-300 | 1,5 | 6,1/3,5 | 300 | 925 |
| PSMK3-200 | 2,2 | 9/5,2 | 200 | 865 |
| PSMK3-300 | 2,2 | 9/5,2 | 300 | 965 |
Die in der Tabelle genannten und im Maßblatt aufgeführten Maße können aufgrund technischer Änderungen vom Original abweichen. Wir geben Ihnen gerne Auskunft über aktuelle und detailierte Maße.

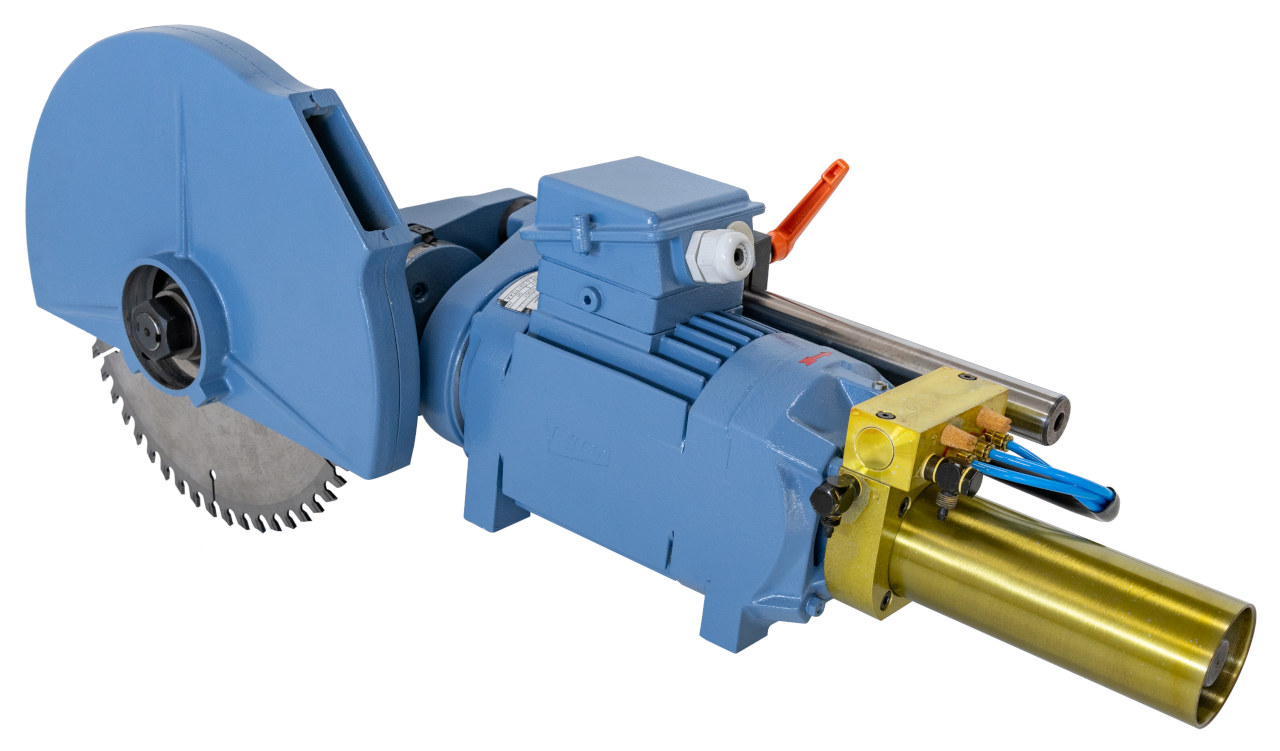

Technische Daten PSMKH:
Mit Ölbremszylinder und wählbarem Hub von 70 mm, 140 mm oder 200 mm.
Drehzahl der Abtriebsspindel max. 5.200 1/min
| Typ | Leistung (kW) | Stromstärke bei 230 V / 400 V (A) | Hub (mm) | Gesamtlänge (mm) |
| PSMKH1-100 | 0,75 | 2,8/1,6 | 100 | 830 |
| PSMKH1-200 | 0,75 | 2,8/1,6 | 200 | 930 |
| PSMKH2-200 | 1,5 | 6,1/3,5 | 200 | 960 |
| PSMKH2-300 | 1,5 | 6,1/3,5 | 300 | 1.060 |
| PSMKH3-200 | 2,2 | 9/5,2 | 200 | 1.000 |
| PSMKH3-300 | 2,2 | 9/5,2 | 300 | 1.100 |
Die in der Tabelle genannten Maße können aufgrund technischer Änderungen vom Original abweichen. Wir geben Ihnen gerne Auskunft über aktuelle und detailierte Maße.
